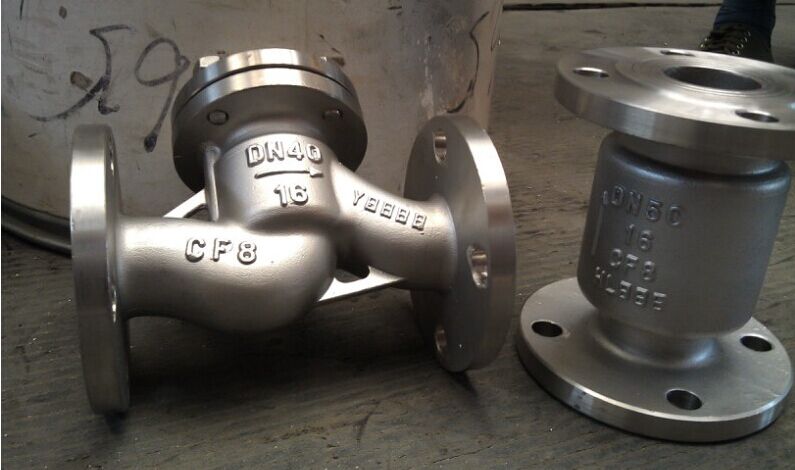

| 產品名稱： | H41W不銹鋼升降式止回閥 |
| 產品型號： | H41W-16P/25P/40P |
| 品牌： | 金豪閥門） |
H41W不銹鋼升降式止回閥詳細資料：
一、H41W不銹鋼升降式止回閥概述：
升降式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
應用范圍：
法蘭連接升降式止回閥適用于公稱壓力PN1.6～16.0 Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置。適用介質為：水、油品、蒸汽等。
二、H41W不銹鋼升降式止回閥主要性能規范：
| 型號 Type | 公稱壓力 PN(MPa) Nominal Pressure | 試驗壓力PS(MPa) TestPressure | 工作溫度 (℃) Working Temprature | 工作壓力 PN(MPa) | 適用介質 Suitable Medium | |
| 殼體 Shell | 密封 Seal | |||||
| H41W-16P | 1.6 | 2.4 | 1.76 | ≤100 | 1.6 | 硝酸類NitricAcid |
| H41W-16R | 醋酸類AceticAcid | |||||
| H41W-16A | ≤150 | 硝酸類NitricAcid | ||||
| H41W-25P | 2.5 | 3.8 | 2.8 | ≤100 | 2.5 | 醋酸類AceticAcid |
| H41W-25R | 硝酸類NitricAcid | |||||
| H41W-25A | ≤150 | 醋酸類AceticAcid | ||||
| H41W-40P | 4.0 | 6.0 | 4.0 | ≤100 | 4.0 | 硝酸類NitricAcid |
| H41W-40R | 醋酸類AceticAcid | |||||
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
三、H41W不銹鋼升降式止回閥主要外形連接尺寸：
| 型號 Type | 公稱通徑DN（mm) NominalDiameter | 尺寸(mm)Dimensions | ||||||
| L | D | D | D | Z-φd | b | H | ||
H41W-16P(R) H44W-16P(R) | 15 | 130 | 95 | 65 | 45 | 4-φ14 | 14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 4-φ14 | 14 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 4-φ18 | 16 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 4-φ18 | 16 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 4-φ18 | 16 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 4-φ18 | 18 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 8-φ18 | 20 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 8-φ18 | 20 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 8-φ18 | 22 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 8-φ23 | 24 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 12-φ23 | 26 | 215 | |
H41W-25P(R) H44W-25P | 15 | 130 | 95 | 65 | 45 | 4-φ14 | 16 | 77 |
| 20 | 150 | 105 | 75 | 55 | 4-φ14 | 16 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 4-φ18 | 18 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 4-φ18 | 18 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 4-φ18 | 20 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 8-φ18 | 22 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 8-φ18 | 22 | 130 | |
| 100 | 350 | 230 | 190 | 160 | 8-φ23 | 24 | 140 | |
| 125 | 400 | 270 | 220 | 188 | 8-φ25 | 28 | 155 | |
| 150 | 480 | 300 | 250 | 218 | 8-φ25 | 30 | 180 | |
| 200 | 600 | 360 | 310 | 278 | 12-φ30 | 34 | 215 | |
