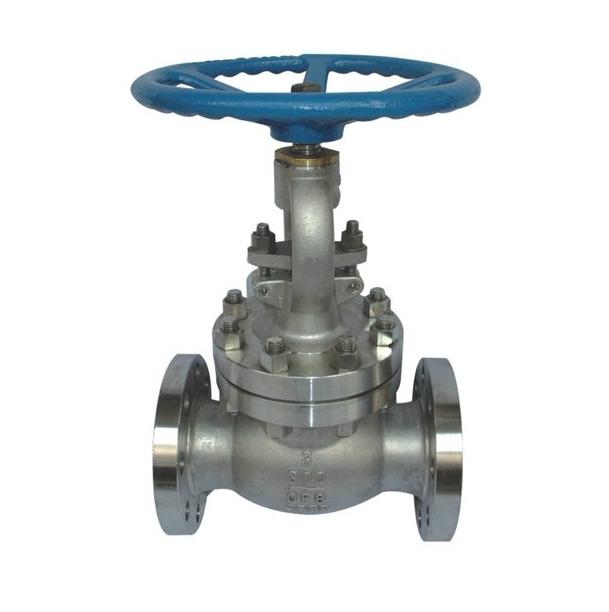

| 產品名稱： | UZ41SM柱塞閘閥 |
| 產品型號： | UZ41SM |
| 品牌： | 金豪閥門 |
UZ41SM柱塞閘閥詳細資料：
一、UZ41SM柱塞閘閥概述：
UZ41SM柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環(huán)帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優(yōu)點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。
二、UZ41SM柱塞閘閥的性能規(guī)范：
| 閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
| 鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PNl.6-4.0MPa |
| 鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl.6 |
| 不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
| 含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl5-400mm |
三、UZ41SM柱塞閘閥的實驗壓力：
| 實驗項目 | 實驗介質 | 實驗壓力 |
| 壓強實驗 | 水 | 1.5PN |
| 高壓密封試驗 | 水 | 1.1PN |
| 低壓氣密封試驗 | 氣 | 0.5-O.7MPa |
四、UZ41SM柱塞閘閥外形連接尺寸：
| DN(mm) / 尺寸(mm) | 1.6MPa UZ41SM一16C．P．R UZ41H一16C．Y．P．R | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 130 | 150 | 160 | 180 | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 320 | 350 | 400 |
| D | 95 | 105 | 115 | 135 | 140 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 |
| Z-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
